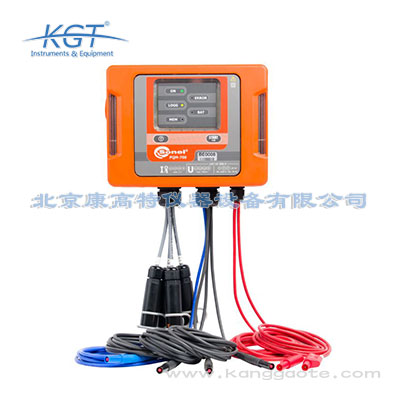

PQM-700電能質量分析儀

品牌：波蘭SONEL(索耐)
分類：諧波測試儀（電能質量分析）
應用領域：電網，軌道交通，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PQM-700電能質量分析儀簡介：
?PQM-700以IEC 61000-4-30標準S等級記錄所有電能系數
?適合用于所有電壓系統種類：64/110 V... 400/690 V,并所有變壓器和整流器,
連接系統設置：?jiǎn)蜗? 雙相（+零線）連接，三相四線制（有中性線及無中性線），三相三角形
?獨立供電端口（紅色測試導線）便于直流回路和變壓器的電壓測試
?防護等級IP65

測量性能：
?諧波（至40次諧波）
?L1, L2, L3, 高值，*小值，平均值和瞬時值高達760V，可配整流器使用
?L1, L2, L3, N電流測試：*高值，*小值，平均值和瞬時值高達3kA（取決于使用的電流鉗），可配變壓器使用,
?電流峰值因數（CFI）及電壓峰值因數（CFU）
? 頻率范圍：40 Hz – 70 Hz
?有功功率（P），無功功率（Q），畸變功率（D），視在功率包括無功功率的特性（電容性或電感性）
?功率記錄：Budeanu方法及IEEE 1459
?有功功率 (EP )，無功功率 (Eq)，視在功率 (ES)
?功率因數，cosφ，tgφ, K因數
?電壓THD及電流THD(總體諧波失真),
?短期閃變 (PST) 長期閃變 (PLT)
?電流及電壓不平衡
?電壓和電流事件記錄（都包括波形和均方根圖表）

參數		范圍	分辨率	精度
交流電壓（真實均方根）	-	0.0…760,0 V	0.01 % Un	±0.5% Un
波峰因數(CF)	電壓	1.0…10.00 (≤1,65 for 電壓 690 V)	0.01	±5%
波峰因數(CF)	電流	1.00…10,00 (≤3,6 Inom)	0.01	± 5% 讀數
交流電流 (真實均方根)	-	取決于電流鉗*	額定范圍的0.01%	額定范圍的±1% （誤差不含電流鉗誤差）
頻率	-	40.00...70.00 Hz	0.01Hz	±0.05 Hz
有功功率，無功功率，視在功率，畸變功率	-	取決于配置（變壓器或整流器跟電流鉗）	可達四個小數位	取決于配置（變壓器或整流器跟電流鉗）
有功電能，無功電能，視在電能，畸變電能	-	取決于配置（變壓器或整流器跟電流鉗）	可達四個小數位	取決于配置（變壓器或整流器跟電流鉗）
cosφ ,功率因數(PF)	-	0.00...1.00	0.01	±0.03
tgφ	-	0.00...10.00	0.01	取決于有功功率和無功功率誤差
諧波	電壓	跟交流電壓的真實均方根一致	跟交流電壓的真實均方根一致	±5% Uh 對于Uh ≥ 1% Un ±0,05% Un 對于Uh < 1% Un
諧波	電流	跟交流電壓的真實均方根一致	跟交流電壓的真實均方根一致	± 5% Ih 對于Ih ≥ 3% In ± 0.15% In 對于Ih < 3% In
總體諧波失真(THD)	電壓	0.0..100,0%	0.1%	±5%
總體諧波失真(THD)	電流	0.0..100,0%	0.1%	±5%
閃變嚴重性 PST, PLT	-	0.40...10.00	0.01	±10%
電壓不對稱	電壓和電流	0.0...10.0%	0.1%	±0.3% (絕對誤差)
