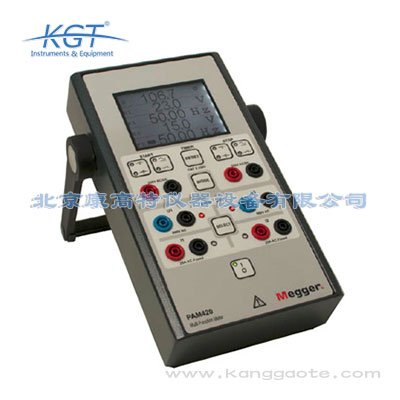

PAM420多功能相角測試儀

品牌：美國Megger
分類：斷路器在線檢測設備
應用領域：電網，電廠，
測試對象：斷路器，繼電保護器，變壓器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PAM420多功能相角測試儀特點：
?相角測試儀
?2通道電流、電壓、頻率計
?計時器
?結構緊湊、輕便
?本地校正
?可充電電池
?易于使用

PAM420多功能相角測試儀優點：
?直接顯示相角讀數，不需要任何計算
?適用于變電站和工廠環境– 結實的儀器箱保護儀器防止損壞
?可結合任意兩種信號計算出相角，應用范圍廣
?高精度計時器
?現場校準

PAM420多功能相角測試儀應用：
?PAM420用于檢查多相測量裝置, 測試?yán)^電保護裝置, 變電站間的對比測試, 電力變壓器的相角偏差

技術參數PAM420
僅在額定電壓電流參數下、環境溫度為+25°C,(77°F)下適用
環境
應用領域	高壓變電站及工廠環境
溫度
操作	-10°C 到 +50°C (14°F 到 +122°F)
存儲及運輸	-40°C 到 +70°C (-40°F 到 +158°F)
濕度	5% – 95% RH, 非冷凝
海拔	海拔< 2000 m
CE 標志
EMC	2004/108/EC
LVD	2006/95/EC
一般
測量安全等級	CAT III 500 V CAT IV 300 V
防護等級	IP21
電池	可充電電池
供電電源	100 – 240 V AC, 50 / 60 Hz
電源設配器輸出電壓	9 V DC
輸出接口	? 5.08 mm with ? 2.54 centre pin (+)
功耗	10 W (最大)
尺寸
儀器	260 x 140 x 55 mm (不含把手)(10.2” x 5.5” x 2.2”)
運輸箱	390 x 300 x 140 mm(15.4” x 11.8” x 5.5”)
重量	1.2 kg (2.6 lbs) 3.5 kg (7.7 lbs) 含所有配件
測試線	黑 2 x 2 m (6.6 ft), 2.5 mm 2 紅2 x 2 m (6.6 ft), 2.5 mm 2
顯示屏	數字顯示屏，帶背光
測量選項
電流 – 輸入 I1 和 I2
測量安全等級	CAT III 500 V CAT IV 300 V
輸入范圍	0 – 25 A AC
不精確度	讀數的0.5%
分辨率	0.1 A
防護	內置25 A 保險絲
電壓 – 輸入 U1 和 U2
測量安全等級	CAT III 500 V CAT IV 300 V
輸入范圍	0 – 500 V AC RMS
不精確度	讀數的0.15 % + 量程(± 0.15 V)的0.03%
分辨率	0.1 V
相角	0 – 359.9°(2 – 500 V and 0.15 – 25 A) 范圍
相角測量類型	電流-電流, 電壓-電壓，電流-電壓
波形	Sinusoidal
分辨率	0.1°
不精確度	±0.5° at >10% 電壓/電流范圍 ±1° at 2 – 10% 電壓/電流范圍 ±2° at 1 – 2% 電壓/電流范圍
頻率
注意: 僅測量電壓部分的頻率
范圍	15 – 75 Hz
不精確度	0.10%
分辨率	0.01 Hz
計時器
測量防護等級	CAT II 250 V
范圍	0-999.999 s
分辨率	1 ms
不精確度	±0.02% + 2 數字顯示值
最大輸入電壓	250 V AC / DC
輸入消除抖動	1 ms
