MV系列中壓電纜振蕩波耐壓與局放測試系統

來源：北京康高特儀器設備有限公司發布時間：2017-08-10 17:17:29 作者：瀏覽次數：2271次分類：技術文章

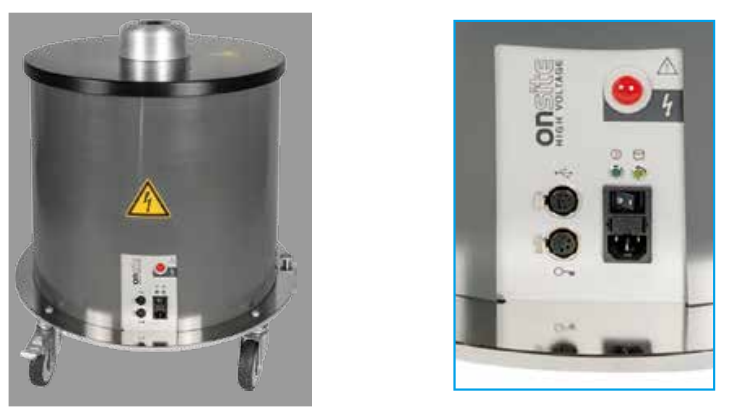

ONSITE電纜阻尼振蕩波測試系統可測量配電電纜PD起始電壓(PDIV)及PD熄滅電壓(PDEV)，同時通過測試電壓的衰減振幅，可以很容易地測定電纜介損。

根據建議的測試電壓等級進行測試(依據相關的IEC、IEEE與CIGRE標準及指導方針)，DAC測試可評估整個電纜系統絕緣是否完好(無瑕疵及無老化)，以及是否能耐受一個較高的電壓水平。

高壓電纜測試參數/型號	MV30（適用于30kV電纜）	MV60（適用于10-35kV電纜）
輸出測試電壓	30kVpeak/21.2kVrms	60kVpeak/42.4kV rms
線圈電感值	0.75H	2.5H
線圈電阻值	16Ω	32Ω
振蕩電壓頻率	20-300Hz依照標準，20-1000Hz系統容量
高壓開關	LTT
待測電纜電容范圍	0.08-5μF	0.035-5μF
高壓充電電流	12mA	6mA
嵌入式系統控制器	Celeron M, XPE, 2GB閃存
RAM	1025MB
數據采集	內置100MHz DAQ, 8位
系統重量(不含包裝箱)	＜68kg	90kg
校正模式	自動/手動
局放測量量程(IEC標準)	1pC-100nC, 顯示量程：10,20,50,100,200, 500,1000,2000,5000,10000,20000,50000,100000pC
局放測量精度	1pC
局放定位功能（頻寬）	150kHz-20MHz典型值，150kHz-50MHz系統容量，范圍寬廣，可根據電纜長度自動調整頻寬。
PD定位精度	0.1米
介質損耗讀值開始電壓	＞4kV	＞8kV
全自動PD校正器	支持WIFI（可選）
DAC輸出后的直接TDR測量	軟件套裝（可選）
*小測試電壓	900V	2000V
TDR校正模式下接頭定位	內置
介損測量范圍	0.1%-5%
控制操作	WLAN 802.11g
操作界面	筆記本電腦遠程控制
分析軟件	DAC診斷軟件包：全面的查看處理、分析及報告DAC測量數據
