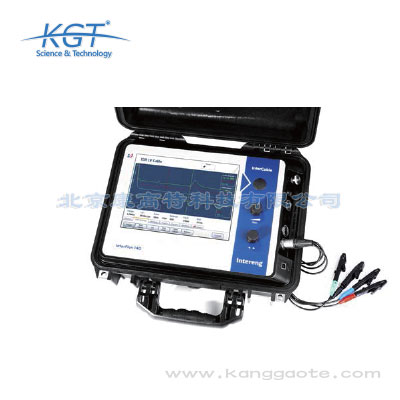

InterFlex脈沖反射儀

品牌：Intereng(鷹騰)
分類：時域反射儀
應用領域：電廠，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

InterFlex脈沖反射儀簡介：
?InterFlex顯示為彩色背光設計，按鍵少，操作簡便
?InterFlex*大的亮點是相比于其他時域反射儀，它還有眾多分析功能（對比，差別曲線等）。這些都為故障定位提供了更多判斷的依據

InterFlex脈沖反射儀特點：
?高性能三相時域反射技術
?耐用便攜
?功能多樣且具有 HV（高壓）模式
?在各種金屬鎧裝電纜網絡中，進行故障預定位測試
?三相測量及對比測量模式，可使用戶快速對故障進行評估
?電纜 TDR 指紋圖譜
?*多顯示 7 個波形
?軟件界面友好
?光標定位設置可以為手動或自動模式

InterFlex脈沖反射儀應用：
?配合相應的高壓發生器，*預定位地下網絡中的電纜故障

InterFlex脈沖反射儀標準配置：
?InterFlex
?測試連接線，含便攜包
?操作手冊及數據傳輸軟件

選配件
?內部電池
?外部耦合濾波器，用于不同高壓測試模式
?三相InterFlex電纜軸，25m或50m兩種型號
?有熔斷絲的測試線
?安裝包

測量模式
TDR-LV模式	直接(3相);
TDR-LV模式	對比(L-L,L-N);
TDR-LV模式（可選）	閃絡故障掃描
TDR-HV模式(需要合適的高壓源)	弧反射技術（ARC）
	脈沖電流耦合
	衰減電壓耦合
性能
測量范圍	95km(250km暫態模式)
最大脈沖電壓	160V
脈沖寬度	50ns to 10μs
V/2	10to149,9m/μs
分辨率	0,2m
阻抗匹配	25 to 1600Ω
基本參數
顯示	彩屏10,4”;450cd/m2
接口	USB
供電電源	85-264V;50Hz/60Hz 10-24V;可選電池
防護等級	IP67
環境溫度	10°C - +55°C
重量	6,9kg包括電池
尺寸	406x330x174mm
