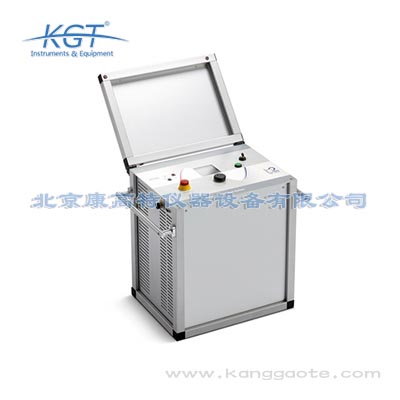

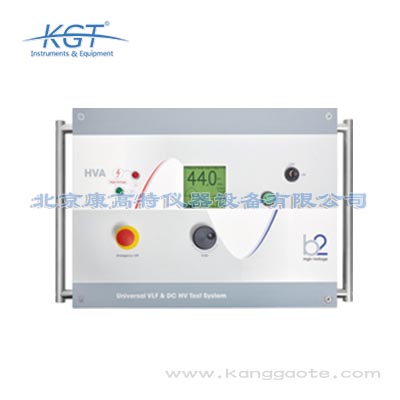

HVA40-5 VLF高壓檢測裝置

品牌：奧地利B2
分類：超低頻電纜測試設備
應用領域：電網，電廠，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

HVA40-5 VLF高壓檢測裝置簡介：
?HVA40-5試驗臺的緊湊設計和*的高壓輸出功率重量比在市場上*，使B2型電子高壓發電機在所有電壓等級下成為所有等級中極輕的。
?性能 - 5 μF @ 0,1 Hz @ 30 kVrms / 42 kVpeak
?干燥系統-HVA40-5測試裝置是一個干燥類型的測試系統-沒有充油部件。這意味著更少的維護，緊湊和輕量化的設計，并且不限制操作時間。
?安全-HVA40-5有兩個獨立的接地裝置（電子和機械放電）和一個12千伏反饋保護系統，以保護操作員和儀器。
?連接-現場，無需外部PC。所有結果可稍后通過USB下載，以便進一步調查和在PC軟件上輕松創建報告。
?實心高壓連接器-HVA40-5堅固的高壓連接器允許使用不同的高壓測試引線長度，快速更換電纜，或連接診斷系統的更簡單升級路徑。

HVA40-5 VLF高壓檢測裝置特點：
?輸出電壓45 kVpeak/32 kVrms
?純正弦輸出電壓（與負載無關）
?輸出電流高達150 mA。
?測試容量高達10微F
?無限連續工作循環
?電纜測試依據：
CENELEC HD 620/621，IEEE 400.2-2004，
IEC60502-2:2014標準
?可編程測試序列
?PC軟件“B2控制中心”，帶包括各種報告功能
?局部放電可升級診斷和tan delta診斷系統（可選）
?12kV瞬態保護（50 Hz）
?雙放電裝置（DDD）；
兩個集成和自動
放電裝置
?易于更換的高壓電纜
?實時示波器顯示
?輸出電壓
?擊穿電壓和負載檢測（R和C）
?電壓的均方根數字測量和當前
?真空瓶試驗
?護套故障定位（結合帶接地故障定位器（不含）

輸入電壓		190 – 240 V, 50/60 Hz, 3 kVA
輸出電壓	正弦波	0 - 45 kVpeak, 32 kVrms
	DC	± 0 – 45 kV
	方波	0 - 45 kV
	精確度	± 1 %
	分辨率	0.1 kV
輸出電流		0 – 150 mA (分辨率 1 μA) \| 精度：±1%
阻抗范圍		0.1 MΩ….5 GΩ
輸出頻率		0.01 … 0.1 Hz 步進 0.01 Hz (默認 0.1 Hz) - 自動頻率
輸出負載		3.5 μF @ 0.1 Hz @ 32 kV rms 4.5 μF @ 0.1 Hz @ 28 kV rms 6.4 μF @ 0.1 Hz @ 20 kV rms 15.0 μF 高達 容抗！1
護套測試	U高達	10 kV
	動作電流	0.1 mA – 5.0 mA
外護套故障定位	U高達	10 kV
	脈沖/周期	1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
輸出模式		AC (VLF) 對稱和在整個范圍內不受負載影響， DC (正極或者負極), Burn-/Fault Condition或者 Fault Trip Mode, 絕緣護套檢測
安全		50 Hz 12 kV 回授保護 / 雙放電設備 (內部)
存儲		保存50個檢測記錄 \| USB幾乎沒有限制
測量?jī)?nèi)容		電壓及電流（真有效值和/或峰值），電容，電阻，時間，閃絡電壓
高壓電纜		5 m帶MC觸點和夾線鉗
軟件		“b2 Control Center” (包括在內)
電腦接口	RS232	標準
	USB	閃存盤
尺寸L x W x H.		長 450 x 寬 340 x 高 520 mm
重量		56 kg
環境要求		存放：-25°C 到 + 70°C 運行：-10°C 到 + 50°C 濕度：5-85% 無凝結
