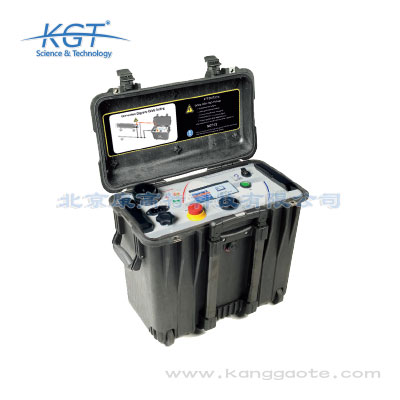

HV45-4 VLF高壓檢測裝置

品牌：奧地利B2
分類：超低頻電纜測試設備
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

HV45-4 VLF高壓檢測裝置簡介：
?新 — HV45-4可以作新近引入的完全監控耐壓檢測 (MWT)，這是一種耐壓檢測，符合IEEE 400.2-2013的檢測。
?性能 — HV45-4在尺寸、重量 (36 kg) 和性能 (*大10 μF) 有杰出的性能。干性設計（內部不含油）使儀器幾乎免維護。
?安全性 — HV45-4帶有兩個彼此獨立的接地設備（電子和機械放電）和一個12 kV回授保護系統，對操作員和儀器起到保護作用。
?現場使用 — HV45-4防水、牢固耐用的殼體的保護類型為IP67，在運輸?shù)倪^程中不需要采用額外的運輸箱。
?連接性 — HV45-4在工作現場不需要外部計算機。所有檢測結果都可以在檢測之后用USB或者Bluetooth下載，然后用PC作進一步的分析和創建報告。
HV45-5 VLF高壓檢測裝置

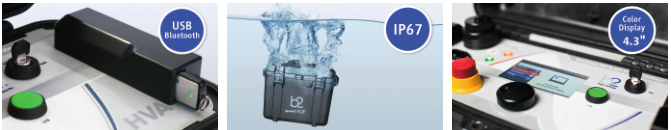

另有HV45-5 VLF高壓檢測裝置帶內置Tan Delta診斷有售

HV45-4 VLF高壓檢測裝置特點：
?VLF和DC輸出
?Tan Delta診斷 (TD)（HV45-5功能）
?Leakage Guard ®
?完全監控耐壓檢測 (MWT)
?絕緣護套檢測
?絕緣護套缺陷定位模式
?真空瓶檢測
?用部分放電系統升級
?絕緣檢測

HV45-4 VLF高壓檢測裝置特征：
?輸出電壓45 kV peak , 32 kV rms
?純正弦波電壓(不受負載影響)
?內部TD測量有高精度 (1 x 10 -4 )
?Tan Delta測量有不同的頻率 (0.01 – 0.1 Hz)（HV45-5功能）
?Leakage Guard® -泄漏電流校正
?輸出電流60 mA*大。
?高檢測能力10 μF
?緊湊結構，重量很輕 (36 kg)
?保護類型 IP67 (在蓋子合上時)
?完全保護 — 幾乎不可破損，外殼防水、防塵、防銹蝕
?大型彩色顯示器 (4.3”)
?USB和Bluetooth連接
?電纜檢測根據：IEC60502-2:2015, IEEE 400.2-2004,CENELEC HD 620/621,IEEE400.2-2013等
?可編程檢測序列
?可用部分放電診斷系統(可選項)升級
?內置12kV瞬變保護(50 Hz)
?雙放電設備 (DDD®),兩個內置自動放電設備
?容易更換的HV電纜
?直觀菜單操作
?電纜絕緣護套缺陷定位 (和接地缺陷定位器連用) 1
?真空瓶檢測
?絕緣檢測

HV45-4 VLF高壓檢測裝置可選項
?部分放電
?診斷系統 PD60-2

HV45-4 VLF高壓檢測裝置供貨內容
?HV45-4檢測設備Leakage Guard ®
?PC軟件 - b2 ControlCenter
?5 m HV電纜
?電線和接地線
?配件包
?USB盤
?使用手冊

HV45-4
貨號	SH0261
輸入電壓	100 – 230 V, 50/60 Hz, 1200 VA
輸出電壓	正弦波 0 – 45 kV peak, 32 kV rms DC ± 0 – 45 kV 方波 0 - 45 kV 精度 ± 1% 分辨率 0.1 kV
輸出電流	0 – 60 mA (分辨率 1 μA) \| 精度：±1%
輸出頻率	0.01 … 0.1 Hz 步進 0.01 Hz (默認 0.1 Hz) - 自動頻率
Tan Delta精度負載 > 10 nF	± 1 x 10 -4 Leakage Guard® — 檢測和補償泄漏電流
阻抗范圍	0.1 M?…5 G?
輸出負載	1.0 μF @ 0.1 Hz @ 32kV rms
絕緣護套檢測	Unmax： 10 kV 動作電流： 0.1 mA – 5.0 mA
絕緣護套缺陷定位 1	Unmax： 10 kV 脈沖/周期： 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
輸出模式	AC (VLF) 對稱和在整個范圍內不受負載影響， DC (正極或者負極), Burn-/Fault Condition或者 Fault Trip Mode, 絕緣護套檢測
安全性	50 Hz 12 kV 回授保護 / 雙放電設備 (內部)
內存	保存50個檢測記錄 \| USB幾乎沒有限制
測量	電壓和電流 (True rms 和／或 peak), 容抗，電阻，時間，閃絡電壓
HV電纜	5 m帶夾線鉗
軟件	“b2 Control Center” (包括在內)
計算機接口	Bluetooth 標準 USB 標準
尺寸	長 500 x 寬 305 x 高 457 mm (Peli Case)
重量	36 kg
環境條件	存放：-25°C 到 + 70°C 運行：-20°C 到 + 55°C
濕度：	5-85% 無凝結
