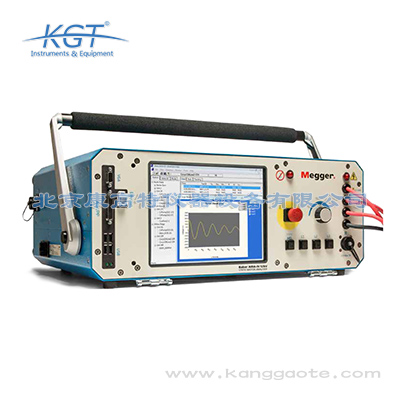

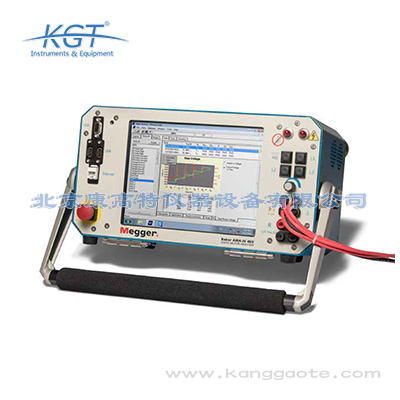

Baker AWA-IV系列靜態電機分析儀

品牌：美國BAKER
分類：電機分析儀
應用領域：電網，電廠，
測試對象：電機，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

Baker AWA-IV系列靜態電機分析儀簡介：
?Baker AWA-IV靜態電機分析儀是為電機維修、電機可靠性測試和電機維護的人士設計的。這些人士需要對他們所屬公司的電機的電氣狀況非常了解。
?薄弱的電機絕緣通常導致電機出現過早的和意外的故障。這種故障會導致生產線機電設備的損失巨大的非計劃停機。
?Baker AWA-IV是一種全自動的電機分析儀，它能夠通過可重復的和用戶設置的測試對電機的絕緣和電路進行徹底而全面的評估。這種儀器也常被用來評估和測試改造后的電機的質量或者新電機出廠前的質量檢測。
?Baker AWA-IV是一款操作簡單的儀器，它具有直觀的和觸摸屏式的用戶界面。不管操作者的知識水平如何，它都能將*地和重復性非常好的測試結果直接展示給他們。而且通過做綜合性的一系列高低壓測試來很容易地判斷電機的問題。測試結果是非常簡單易懂的圖形和報告，電機維護人員能夠用這些測試結果來降低電機維護成本以及減少非計劃停機。

提高測試可靠性
Baker AWA-IV的操作系統是Microsoft Windows 10。由于具有操作系統，操作人員*能對被測電機的測試項目做編程。獨特的用戶編程特性能讓用戶在多年測試同一臺電機的時候只編程一次（儀器測試標準不變時），節省了用戶大量的時間和人力。用戶編程包含：
?要做的測試和順序
?目標測試電壓
?合格/不合格之標準
?電機銘牌信息
這種程控的可重復性確保了不論任何人使用儀器在幾周、幾個月甚至幾年后對某臺電機以同樣地和起初的順序做同樣的測試。操作者僅僅需要在電機的數據庫中選擇相應的電機測試程序，以及做好測試接線，而后按下測試鍵。在不同時間的測試中，任何測試結果的變化都是非常*可靠的，而且不必因為測試結果的不同而懷疑操作人員的操作或者之前做過的這些測試之間有什么不同。
當測試完成后，分析儀能夠自動地顯示出哪項測試合格或者不合格。對每臺電機的圖解化的信息和分析結果能夠被儲存，而且能夠在儀器的屏幕上查閱，還可以以此來形成對找出潛在電機問題非常重要的趨勢分析。測試結果不需要在現場進行分析：測試數據可以被存儲在服務器或者個人計算機的數據庫中，便于以后在臺式機或者筆記本電腦上查看。

Baker AWA-IV系列靜態電機分析儀的型號和特性是豐富而全面的
Baker AWA-IV有一些列的型號，它們的測試電壓高達從2000伏到12000伏不等。其型號包含2 kV、4 kV、6 kV、12 kV以及12 kV HO (高輸出功率)。為了能夠測試大電機和發電機，這些型號的分析儀能夠和BAKER電源箱-PPX結合使用，根據結合的PPX的型號的不同，儀器總的輸出電壓可以高達24 KV或30 KV。

Baker AWA-IV系列分析儀能夠執行以下的測試：

?繞組電阻測試 (Res)
?絕緣電阻測試 (IR)
?介電分析(DA)
?極化指數 (PI)
?直流高壓對地步進電壓測試（DC step-voltage)
?直流高壓對地電壓持續爬升測試 (DC continuous ramped)
?直流高壓對地耐壓測試（HIPOT）
?匝間浪涌測試（SURGE）

Baker AWA-IV系列靜態電機分析儀特點：
?Megohm、PI 、DA、DC step-voltage、 DChipot測試能力
?具有能夠被用作數據轉移和連接即插即用的打印機的USB接口
?無線網絡功能
?RJ-45網線接口
?12 kV HO (高輸出功率) 版本具有對大型電機進行匝間浪涌測試的能力
?電源箱PPX的兼容性 (AWA 6 kV、12 kV、以及12 kV HO)
?標配固態硬盤
?Windows 10操作系統
?IEEE和IEC標準的匝間浪涌測試

Baker AWA-IV系列靜態電機分析儀功能：
?嚴謹而又安全的測試
?測試數據收集、儲存和形成報告的功能
?大型電機測試能力
?低阻抗測試

Baker AWA-IV系列的前端蓋中裝有什么？
?電源線
?U盤中裝著的儀器的軟件
?U盤中裝著用戶手冊
?測試線
?帶鼠標的鍵盤

Baker AWA-IV系列附件選項
?Baker電源增壓箱PPX 30、PPX 30A、PPX 40
?Baker ZTX低阻抗測試附件
?USB即插即用打印機
?USB無線網絡適配器
?三防儀器保管箱

參數	Baker AWA-IV/12 HO	Baker AWA-IV/12	Baker AWA-IV/6	Baker AWA-IV/4	Baker AWA-IV/2
匝間浪涌測試
輸出電壓	0 - 12000 V	0 - 12000 V	0 - 6000 V	0 - 4250 V	0 - 2160 V
輸出電流高達	800 A	600 A	250 A	450 A	250 A
脈沖能量	7.2 J	2.88 J	0.72 J	0.9 J	0.2 J
儲存電容	0.1 μF	0.04 μF	0.04 μF	0.1 μF	0.1 μF
掃頻范圍	2.5 - 200 μs/Div	2.5 - 200 μs/Div	2.5 - 200 μs/Div	2.5 - 200 μs/Div	2.5 - 200 μs/Div
每刻度電壓	250 / 500 / 1000 / 2000	250 / 500 / 1000 / 2000	250 / 500 / 1000 / 2000	250 / 500 / 1000 / 2000	250 / 500 / 1000
重復率	5 Hz	5 Hz	5 Hz	5 Hz	5 Hz
電壓測量精度	± 12% 1	± 12% 1	± 12% 1	± 12% 1	± 12% 1
直流對地耐壓測試
輸出電壓	0 - 12000 V	0 - 12000 V	0 - 6000 V	0 - 4000 V	0 - 2000 V
輸出電流高達	10 mA	5 mA	5 mA	5 mA	10 mA
電流分辨率	0.1, 1, 10, 100 μA/Div	0.1, 1, 10, 100 μA/Div	0.1, 1, 10, 100 μA/Div	0.1, 1, 10, 100 μA/Div	0.1, 1, 10, 100 μA/Div
過電流閾值設定 (系數 @ 0.8)	1, 10, 100, 1000 μA	1, 10, 100, 1000 μA	1, 10, 100, 1000 μA	1, 10, 100, 1000 μA	1, 10, 100, 1000 μA
全量程電壓和電流測試值精度	± 5%	± 5%	± 5%	± 5%	± 5%
MΩ準確度	± 10%	± 10%	± 10%	±10%	± 10%
極大MΩ讀數	>50 GΩ	>50 GΩ	>50 GΩ	>50 GΩ	>50 GΩ
電阻測量范圍
	1 mΩ - 800 Ω	1 mΩ - 800 Ω	1 mΩ - 800 Ω	1 mΩ - 100 Ω	1 mΩ - 100 Ω
物理特性
重量 kg (lb)	22.7 kg (50 lb)	19 kg (42 lb)	19 kg (42 lb)	8.2 kg (18 lb)	8.2 kg (18 lb)
外觀尺寸, cm (inches)	40.6 x 20.3 x 53.3 (16 x 8 x 21)	40.6 x 20.3 x 53.3 (16 x 8 x 21)	40.6 x 20.3 x 53.3 (16 x 8 x 21)	38.1 x 20.3 x 20.3 (15 x 8 x 8)	38.1 x 20.3 x 20.3 (15 x 8 x 8)
電源要求	85 - 264 V AC 2.5 A時50/60 Hz	85 - 264 V AC 2.5 A時50/60 Hz	85 - 264 V AC 2.5 A時50/60 Hz	85 - 264 V AC 2.5 A時50/60 Hz	85 - 264 V AC 2.5 A時50/60 Hz
