霍尼艾格便攜式/手持式激光粉塵濃度檢測儀HNAG900-PM-G
| 產品型號： |
HNAG900-PM-G |
| 品 牌： |
霍尼艾格 |
|
|
| 所 在 地： |
廣東深圳龍崗區 |
| 更新日期： |
2025-09-15 |
| | 加工定制：是 | | 品牌：霍尼艾格 | | 型號：HNAG900-PM-G | |
| | 測量精度：±10F·S | | 工作溫度：-20~50℃ ℃ | | 測量范圍：0-6000ug/m3 | |
| | 重量：550g | | 流量范圍：800-1000mL/min L/min | | 電源：DC5V | |
| | 連續工作時間：8 min | | 尺寸：256*95*66 mm | | 電源：DC5V | |
1概述HNAG900-PM-G粉塵濃度檢測儀，采用優質氣體傳感器和微控制器技術，響應速度快、測量精度高、穩定性和重復性好。各項參數用戶可自定義設置，操作簡單人性。儀器內置8000mA大容量聚合物可充電鋰電池，超長待機；采用3.5寸全視角彩屏，完美顯示各項技術指標和氣體濃度值，可在屏幕上查看歷史數據，具有存儲、數據打印（選裝）、數據導出、溫濕度，具有過壓保護、過充保護、防靜電干擾、防磁場干擾等功能，數據恢復功能等功能。依據不同的檢測內容，本產品的設計、制造及檢驗遵循但不限于相應的以下標準：GB12358-2006、GB15322.3-2003、JJG693-2011、JJG551-2003、JJG_695-2003、JJG915-2008、JJG365-2008、GB3836.1-2010、GB3836.1-2010等2技術性能及參數
•小巧、輕便、堅固，聲、光、震報警
•本機可直接查詢的：多達2500條的歷史濃度記錄以及2000條以上的歷史報警記錄
•支持SD存儲卡，使更多的歷史濃度記錄存儲幾乎不受限制，數據讀取需導出到PC
•3.5寸彩色屏幕數字、字符顯示，中英文切換•開機或需要時對顯示、電池、傳感器、聲光報警功能自檢
•可選擇內置氣泵，可在微負壓下工作
•合理的氣室設計將壓力對氣體傳感器的影響降至*低
•粉塵、PM2.5+PM10等檢測
•可選2-5G移動網絡、多種2-5G、WIFI、ZigBee、LoRa、NB-IOT無線傳輸
•短信報警功能、支持云端上傳
•可選溫度、濕度
•傳感器工作原理：激光
•示值誤差：±10F·S
•額定功率：≤1.5W
•濕度：≤95RH
•適用壓力：86~106kpa
•適用溫度：-20~50℃
•適用濕度：-0~99RH(無結露)
•電池：3.7V8000mah鋰離子充電電池
•充電電壓：DC5V
•充電電流：約1-2A
•顯示：3.5寸彩色液晶屏顯示
•報警：聲、光、振動三級報警
•直接讀數：瞬時值、時間、電池電壓、TWA、STEL
•氣泵壽命：約2000小時（和使用工況有關）
•工作濕度：≤95RH（無結露）
•尺寸：256mm*95mm*66mm
•重量：550g（典型值，不含充電器）

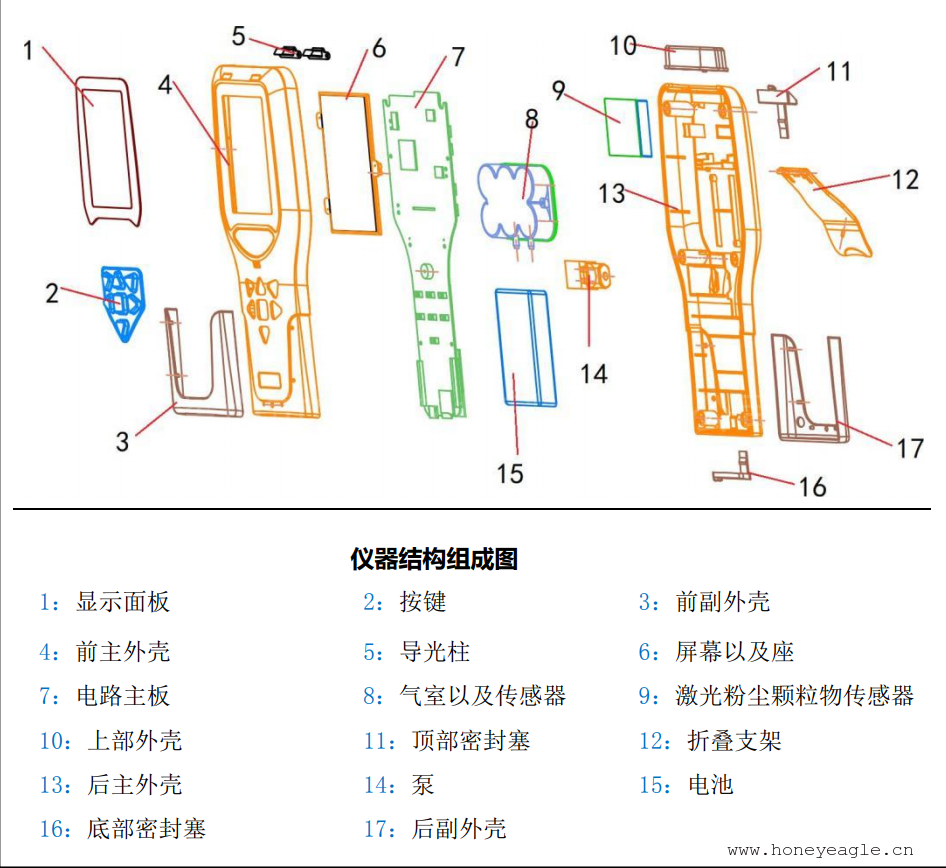

儀器結構組成圖儀器的使用
外觀圖解1：按鍵2：屏幕窗口3:充電指示燈和報警藍色指示燈4：報警紅色指示燈5：激光粉塵傳感器進口6：頂部密封塞7：激光粉塵傳感器出口8：溫濕度/大氣壓檢測口9：氣體檢測排氣孔10：氣體檢測進氣孔（內含可更換過濾棉）11：底部密封塞12：USBType-C充電口13：SIM卡14：SD存儲卡15：折疊支架開機長按開關機鍵5秒，期間發出5次嘟聲，屏幕顯示開機中...5秒倒計時后開機。如按鍵時間不足,無法開機。預熱自檢開機后，根據不同傳感器特性預熱30~180s自檢后進入工作狀態第7頁關機在檢測狀態下,長按開關機鍵，屏幕出現5秒鐘的倒計時，聲音提示關機。如按鍵時間不足,會自動返回檢測狀態。查詢報警記錄檢測界面長按菜單鍵和下鍵▼5秒鐘，進入查詢界面，通過上鍵▲或下鍵▼選擇，按OK鍵進入，按開關機鍵返回檢測界面。查看報警數據：進入后按上鍵▲或下鍵▼翻頁，數據按時間倒序排列，按OK鍵返回上一級，按開關機鍵返回檢測界面。刪除報警數據：選定后，按OK鍵刪除數據。查詢歷史記錄檢測界面長按菜單鍵和下鍵▼5秒鐘，進入查詢界面，通過上鍵▲或下鍵▼選擇，按OK鍵進入，按開關機鍵返回檢測界面。第8頁查看歷史數據：進入后上鍵▲或下鍵▼選擇要查看的通道，按OK鍵進入該通道后按上鍵▲或下鍵▼翻頁，按OK鍵返回上一級，按開關機鍵返回檢測界面。刪除歷史數據：選定后，按OK鍵刪除數據。波形曲線檢測界面同時長按菜單鍵和右鍵5秒鐘進入，通過上鍵▲或下鍵▼選擇通道，按OK鍵進入曲線界面，再次按OK鍵返回上一級，按開關機鍵返回檢測界面。電池電量當儀器電池電量低于預設的值后，將每隔一分鐘激發聲音欠壓報警，提示操作者電量不足需要充電。顯示紅色欠壓符號。當電量耗盡時，顯示紅色欠壓符號，屏幕出現“電量低，關機中...”字符提示，5秒倒計時后自動關機。充電必須給儀器關機充電,充電時間約10小時以上。開機充電會大大增加充電時間，且有可能干擾氣體傳感器，造成讀數波動。充電時儀器右上側的會有狀態指示，紅燈為充電中，綠燈為充滿。出廠保存數據為出廠設置：將設置校準好參數保存為出廠的默認參數，同時按開關機鍵和左鍵進入設置，根據提示按OK鍵恢復出廠設置值，按開關機鍵取消恢復。設置恢復出廠設置：由于各種因素，需要將參數恢復為出廠的默認參數時，同時按開關機鍵和菜單鍵進入設置，根據提示按OK鍵恢復出廠設置值，按開關機鍵取消恢復，請勿隨意進行該操作。。第9頁氣泵的開關開機時，氣泵自動開啟，檢測界面下，長按OK鍵即可關閉氣泵，再次長按OK鍵打開氣泵，該功能為選裝功能。3.2屏幕說明根據訂貨不同的技術要求，界面根據實際情況選擇。A：當前時間B：濕度C：喇叭標示，報警時點亮D：屏蔽聲光震動指示，顏色為紅色，報警時將不再發出警示E：SD存儲卡F：氣泵圖標（氣泵開啟時轉動，氣泵關閉時靜止）G：電量及電池圖標H：溫度I：大氣壓J：低限報警的濃度值的顏色與狀態，顏色為黃色K：氣體名稱L：安全范圍時濃度值的顏色與狀態，顏色為綠色第10頁鍵鍵Q：高限報警的濃度值的顏色與狀態，顏色為紅色R:單位O：藍牙P：無線圖標（WIFI、ZigBee、LoRa、NB-IOT等）M：狀態顯示（分為正常、低報、高報、故障）N：移動通信網絡信號指示3.3校零和標定：需返廠4儀器的參數設置儀器出廠前均已進行了相關的參數設置，因此一般情況下新儀器無需再進行設置而直接使用，當確需進行參數設置時，可按以下方法操作。4.1一級菜單：長按菜單5秒，期間蜂鳴器發出一次嘟聲，進入一級菜單，通過上鍵▲或下鍵▼調整，按OK鍵進入進入下一級菜單，按開關機鍵返回檢測界面。4.21通道設置：在一級菜單，通過上鍵▲或下鍵▼調整，然后按OK鍵進入1通道設置菜單，通過上鍵▲或下鍵▼選擇參數，再次按OK鍵進入具體參數，按開關機返回上一級。第11頁鍵選定進入后，上鍵▲或下鍵▼調整數值，左鍵或右鍵移位，設置完成按OK鍵保存并自動返回上一級，按開關機鍵取消設置并返回上一級。濃度報警4.32-6通道設置：同上4.4其他設置：在一級菜單，通過上鍵▲或下鍵▼調整，然后按OK鍵進入其他設置后，通過上鍵▲或下鍵▼調整選項，按OK鍵進入，按開關機返回上一級。聲光選定進入后，上鍵▲或下鍵▼調整后，按OK鍵保存并自動返回上一級，按開設置關機鍵取消設置并返回上一級。“打開”表示報警時儀器將會發出聲、光、震的警示；“關閉”表示報警時儀器將不會發出聲、光、震的警示。時間設置選定進入后，上鍵▲或下鍵▼調整參數，左鍵或右鍵移位，按OK鍵保存并自動返回上一級，按開關機鍵取消設置并返回上一級。FLASH設置選定進入后，上鍵▲或下鍵▼調整參數，設置完成按OK鍵保存并自動返回上一級，按開關機鍵取消設置并返回上一級。“OFF”為關閉存儲，5s-60s為數據存儲的間隔時間。背光選定進入后，上鍵▲或下鍵▼調整數值，設置完成按OK鍵保存并自動返回上一設置級，按開關機鍵取消設置并返回上一級。“從不”為屏幕常亮，30s-30min為開機狀態下無操作或報警狀態時屏幕熄滅時間，息屏時右上角藍色指示燈間隔5s閃爍一次。第12頁主機地址：選定進入后，上鍵▲或下鍵▼調整數值，設置完成按OK鍵保存并自動返回上一級，按開關機鍵取消設置并返回上一級。默認地址為1，波特率9600，當與上位機通信時方有意義。泵：選定進入后，上鍵▲或下鍵▼調整泵速，設置完成按OK鍵保存并自動返回上一級，按開關機鍵取消設置并返回上一級。調整范圍1-100內，默認速度為20。SD卡設置選定進入后，上鍵▲或下鍵▼調整參數，設置完成按OK鍵保存并自動返回上一級，按開關機鍵取消設置并返回上一級。“OFF”為關閉存儲，5s-60s為數據存儲的間隔時間。溫度選定進入后，上鍵▲或下鍵▼調整數值，左鍵為“-”號，設置完成按OK鍵修正保存并自動返回上一級，按開關機鍵取消設置并返回上一級。例如實際溫度為30℃，儀器顯示為28℃，則需修改為2.0℃；例如實際溫度為30℃，儀器顯示為35℃，則需修改為-5.0℃.濕度選定進入后，上鍵▲或下鍵▼調整數值，左鍵為“-”號，設置完成按OK鍵修正：保存并自動返回上一級，按開關機鍵取消設置并返回上一級。例如實際溫度為30.0RH，儀器顯示為28.0RH，則需修改為2.0RH；例如實際溫度為30.0RH，儀器顯示為35.0RH，則需修改為-5.0RH壓力選定進入后，上鍵▲或下鍵▼調整數值，左鍵為“-”號，設置完成按OK鍵修正保存并自動返回上一級，按開關機鍵取消設置并返回上一級。例如實際大氣壓力為30.0kPa，儀器顯示為28.0kPa，則需修改為2.0kPa；例如實際大氣壓力為30.0kPa，儀器顯示為35.0kPa，則需修改為-5.0kPa語言選擇：選定進入后，按上鍵▲或下鍵▼調整語言，設置完成按OK鍵保存并自動返回上一級，按開關機鍵取消設置并返回上一級。手機選定進入后，按菜單鍵調整左側的箭頭光標>選擇要調整的行數，上鍵▲或號碼下鍵▼調整數值，左鍵或右鍵移位，設置完成按OK鍵保存并自動返回上一級，按開關機鍵取消設置并返回上一級，只有選裝手機通信功能時才有本項短息報警功能。“打開”表示報警時儀器將會發出警示短信到指定手機號，*多指定2個號碼；第13頁“關閉”表示報警時儀器將不會發出短信警示。藍牙無線、預熱時間、界面設置、通道數目、4G設置、PM2.5設置等：為出廠內置參數，用戶不得修改。4.5SD存儲卡和SIM卡的安裝：儀器屏幕朝上，SD存儲卡以及SIM卡的金屬面朝下，小頭（異形處）先插入卡座5日常使用與維護•經過培訓的專門人員使用與維護，并嚴格按我公司規則操作。•維修和部件的更換，必須采原裝備件，由專門培訓的人員來完成。•更換電池或充電時必須在安全場所進行。•防止儀器跌落、劇烈振動；在潮濕的環境中注意防潮；經常檢查過濾棉污染程度。•顯示不正常，并發出間斷聲響，是電量過低，充電即可恢復正常。•嚴禁將儀器暴露在高濃度氣體環境下，以防損壞傳感器。•選裝短信報警功能，因其功耗高電流大，應保持電量在20以上。•儀器開不了機故障原因：一般是電池沒有電了。解決方法：充電后再開機測試，如果還是開不了機，需返廠檢測。•儀器充不了電故障原因：一般是電池充電器有問題，或者充電器規格不對（5-5.5VDC，2A）解決方法：測量充電器的輸出電壓是否為5V，如果輸出電壓不正常，需更換充電器；更換一條完好數據線；如果充電器輸出電壓和線均正常，則需返廠檢測。6儀器的質保•本公司負責儀器本體12個月的質保期，質保期從出廠之日算起。•使用中，應遵守使用說明，使用不當而造成儀器損壞，不在保修范圍。•因擅自開機修理或更換部件，儀表的可靠性責任本公司不負責，且該行為喪失質保。第14頁7儀器成套性名稱數量名稱數量儀器1臺包裝盒1套說明書1本充電器(含線)1套檢測報告1份過濾棉棒（12cm）選購1根保修卡/合格證1份金屬探針（選購）1只定制特殊配置時，以實際情況為準。
