反應釜氧含量在線監測解決方案

2021-12-23 11:23:02 來源：深圳市霍尼艾格科技有限公司

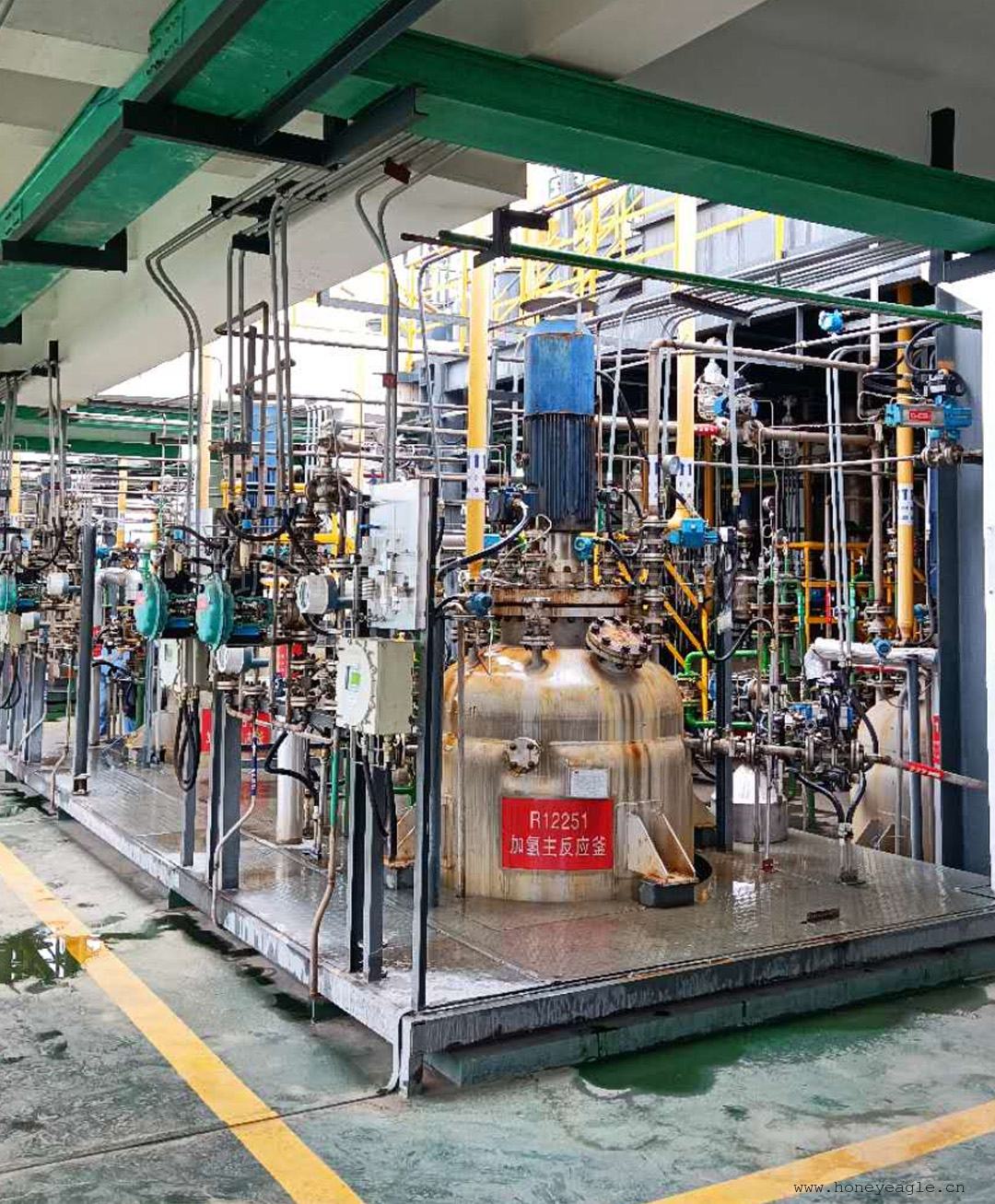

反應釜離心機作為一種工業設備，光放應用于石油、化工等領域，這些行業幾乎都對反應釜離心機有防爆要求，離心機安全問題已經成了制藥廠關注的首要問題。眾所周知燃燒需要三要素，可燃物、助燃劑、著火點，防爆的本質就是對這三要素進行控制。氧氣作為一種化學性質活潑的氣體也是一種非常常見的助燃劑。在石油、化工、制藥等行業反應釜離心機的投料多為易燃易爆物質因此控制反應釜離心機內部的氧含量就顯得尤為重要。需要對反應釜離心機內腔氧含量進行分析如何快速可靠且低維護量地測量過程氣體中的氧含量。

一測量氧氣的檢測方法
產品描述
在線式氧氣氣體檢測儀HNAG1000-O2,適用于各種環境中的氧氣體濃度和泄露實時準確檢測，采用進口電化學傳感器和微控制器技術. 響應速度快，測量精度高，穩定性和重復性好等優點. 防爆接線方式適用于各種危險場所, 并兼容各種控制報警器, PLC, DCS等控制系統, 可以同時實現現場報警預警, 4-20mA標準信號輸出,繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞;
產品參數

氧氣O2氣體探測儀詳細參數
工作電壓	DC5V±1%/DC24±1%	波特率	9600
測量氣體	氧氣O2氣體	檢測原理	電化學
采樣精度	±2%F.S	響應時間	<10S
重復性	±1%F.S	工作濕度	0-95%RH
工作溫度	-30 ～ 50℃	長期漂移	≤±1%（F.S/年）
存儲溫度	-40 ～ 70℃	預熱時間	10S
工作電流	≤50mA	工作氣壓	86kpa-106kpa
安裝方式	固定安裝	質保期	1年
輸出接口	多種	外殼材質	鋁合金
使用壽命	3-5年	外型尺寸	183143107mm(L×W×H）1.5Kg
測量范圍	詳見選型表	外型尺寸	183143107mm(L×W×H）1.5Kg
輸出信號	標配：RS485，4-20mA

氧氣O2氣體探測儀量程選擇表
量程	精度
0-30%VOL	0.01%VOL
0-100%VOL	0.1%VOL
0-5%VOL	0.01%VOL



其他特殊量程	電話咨詢技術工程師

產品特點
●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力超過國家標準，抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。
●標準總線RS485和4～20mA標準信號同時輸出，1組繼電器開關量輸出，可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、無線傳輸(10-50公里或不限距離)。可以有線或無線遠程實時監控，將數據上傳到手機或通過局域網、互聯網傳輸到環保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體報警控制器實時監控現場的濃度。
●兼容各種二次表、數據采集模塊、PLC、DCS系統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。
●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠、進入菜單、
●2.5寸高清彩屏(TF)顯示實時濃度、溫度、濕度、
●自動跟蹤零點防止漂移，溫度補償、多級校準，能同時符合國標和各個地區的地方、省級計量局標準

二測量氫氣的檢測方法
產品描述
在線式氫氣氣體檢測儀HNAG1000-H2,適用于各種環境中的氫氣體濃度和泄露實時準確檢測，采用進口電化學傳感器和微控制器技術. 響應速度快，測量精度高，穩定性和重復性好等優點. 防爆接線方式適用于各種危險場所, 并兼容各種控制報警器, PLC, DCS等控制系統, 可以同時實現現場報警預警, 4-20mA標準信號輸出,繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞;
產品參數

氫氣H2氣體探測儀詳細參數
工作電壓	DC5V±1%/DC24±1%	波特率	9600
測量氣體	氫氣H2氣體	檢測原理	電化學熱導
采樣精度	±3%F.S	響應時間	<10S
重復性	±1%F.S	工作濕度	0-95%RH
工作溫度	-30 ～ 50℃	長期漂移	≤±1%（F.S/年）
存儲溫度	-40 ～ 70℃	預熱時間	10S
工作電流	≤50mA	工作氣壓	86kpa-106kpa
安裝方式	固定安裝	質保期	1年
輸出接口	多種	外殼材質	鋁合金
使用壽命	3-5年	外型尺寸	183143107mm(L×W×H）1.5Kg
測量范圍	詳見選型表	外型尺寸	183143107mm(L×W×H）1.5Kg
輸出信號	標配：RS485，4-20mA

氫氣H2氣體探測儀量程選擇表
量程(ppm)	精度 ( ppm )
0-1	0.01
0-10	0.01
0-100	0.1
0-500	0.1
0-1000	1
0-100%VOL	1%VOL
其他特殊量程	電話咨詢技術工程師

產品特點
●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力超過國家標準，抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。
●標準總線RS485和4～20mA標準信號同時輸出，1組繼電器開關量輸出，可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、無線傳輸(10-50公里或不限距離)。可以有線或無線遠程實時監控，將數據上傳到手機或通過局域網、互聯網傳輸到環保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體報警控制器實時監控現場的濃度。
●兼容各種二次表、數據采集模塊、PLC、DCS系統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。
●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠、進入菜單、
●2.5寸高清彩屏(TF)顯示實時濃度、溫度、濕度、
●自動跟蹤零點防止漂移，溫度補償、多級校準，能同時符合國標和各個地區的地方、省級計量局標準
三測量一氧化碳的檢測方法
產品描述
在線式一氧化碳氣體檢測儀HNAG1000-CO,適用于各種環境中的一氧化碳體濃度和泄露實時準確檢測，采用進口電化學傳感器和微控制器技術. 響應速度快，測量精度高，穩定性和重復性好等優點. 防爆接線方式適用于各種危險場所, 并兼容各種控制報警器, PLC, DCS等控制系統, 可以同時實現現場報警預警, 4-20mA標準信號輸出,繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞;
產品參數

一氧化碳CO氣體探測儀詳細參數
工作電壓	DC5V±1%/DC24±1%	波特率	9600
測量氣體	一氧化碳CO氣體	檢測原理	電化學紅外
采樣精度	±2%F.S	響應時間	<10S
重復性	±1%F.S	工作濕度	0-95%RH
工作溫度	-30 ～ 50℃	長期漂移	≤±1%（F.S/年）
存儲溫度	-40 ～ 70℃	預熱時間	10S
工作電流	≤50mA	工作氣壓	86kpa-106kpa
安裝方式	固定安裝	質保期	1年
輸出接口	多種	外殼材質	鋁合金
使用壽命	3-5年	外型尺寸	183143107mm(L×W×H）1.5Kg
測量范圍	詳見選型表	外型尺寸	183143107mm(L×W×H）1.5Kg
輸出信號	標配：RS485，4-20mA

一氧化碳CO氣體探測儀量程選擇表
量程(ppm)	精度 ( ppm )
0-1000ppb	1ppb
0-100	0.01
0-1000	0.1
0-5000	0.1
0-10000	1
0-100%VOL	1%VOL
其他特殊量程	電話咨詢技術工程師

產品特點
●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力超過國家標準，抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。
●標準總線RS485和4～20mA標準信號同時輸出，1組繼電器開關量輸出，可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、無線傳輸(10-50公里或不限距離)。可以有線或無線遠程實時監控，將數據上傳到手機或通過局域網、互聯網傳輸到環保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體報警控制器實時監控現場的濃度。
●兼容各種二次表、數據采集模塊、PLC、DCS系統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。
●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠、進入菜單、
●2.5寸高清彩屏(TF)顯示實時濃度、溫度、濕度、
●自動跟蹤零點防止漂移，溫度補償、多級校準，能同時符合國標和各個地區的地方、省級計量局標準

*后把三種傳感器集成到一起做成三合一的檢測儀

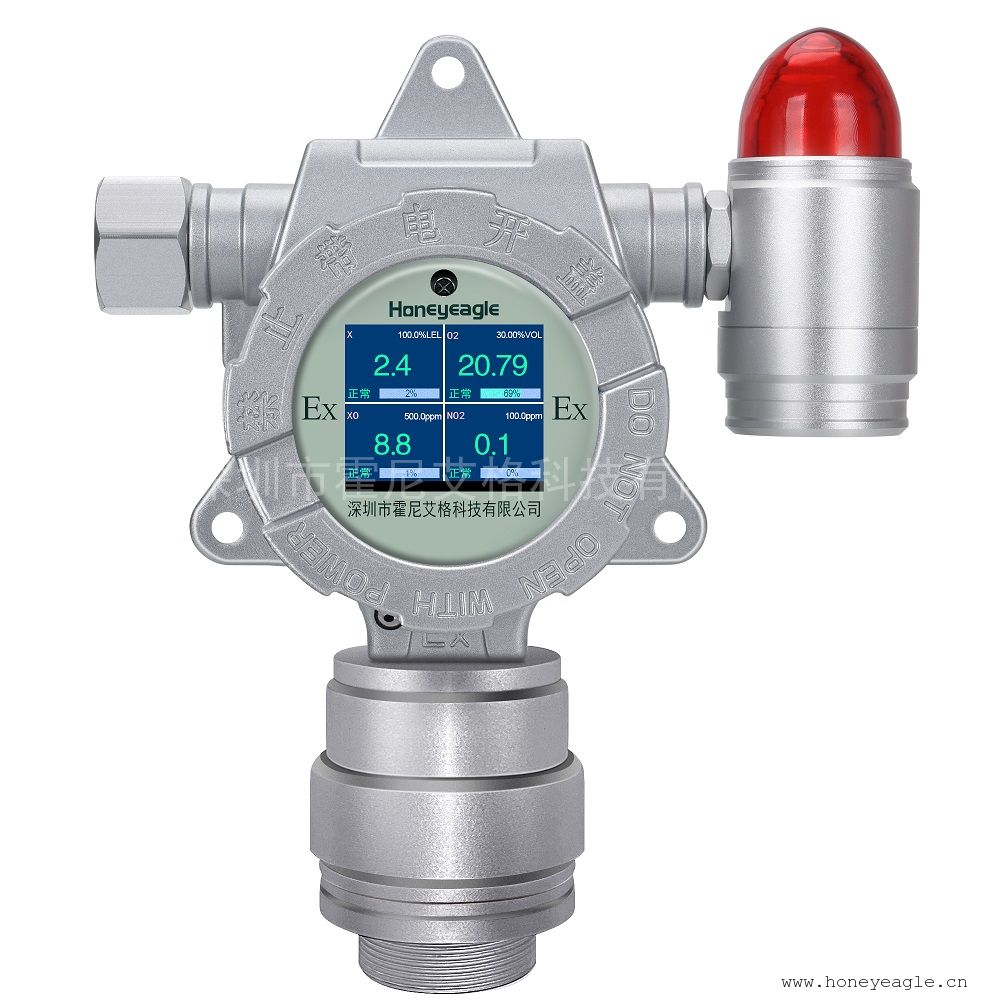

HNAG1000固定式三合一氣體檢測檢測儀描述：

HNAG1000固定式三合一氣體檢測檢測儀應用于現場多種氣體濃度24小時連續在線監測及溫濕度的測量，現場顯示濃度和超標聲光報警，遠程數據傳輸。采用2.5寸高清彩屏實時顯示濃度，根據不同的檢測氣體選用當前行業內*好品牌的電化學、紅外、催化燃燒、熱導、PID光離子原理的氣體傳感器、瑞士高精度電容式數字溫濕度傳感器，HNAG1000先進的電路設計、成熟的內核算法處理，取得了多項軟件著作專利和外觀專利，從而誕生了目前行業內領先的新一代多功能型固定在線式三合一氣體檢測檢測儀。HNAG1000可以檢測管道中或受限空間、大氣環境中的氣體濃度也可以檢測氣體泄漏，還可以檢測高濃度單一氣體的純度。堅固耐用的防爆外殼和氟碳漆表面處理工藝適用于各種危險場所和強酸強堿的腐蝕性環境，耐磨損，10年內不褪色和掉漆。

HNAG1000固定式三合一氣體檢測檢測儀特點：

●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力
  超過國家標準，抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。
  防反接設計，任意形式的反接都不會損壞儀器

●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、
  恢復出廠、進入菜單、查看記錄、4mA輸出、20mA輸出（校準其他采集設備需用這個功能）。

●中英文界面可選擇，默認中文界面，支持氣體濃度單位自由切換，常規氣體不需要輸入分子量，特殊
  氣體輸入分子量就自動計算并切換，單位可選：PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L
●2.5寸高清彩屏(LCM)顯示實時濃度、時間、溫度、濕度、存儲狀態等信息，可同時檢測4～6種氣體濃度和
  溫濕度，菜單界面采用高清仿真圖標來顯示各個菜單的功能名稱，簡明中文或英文操作提示。

●三種顯示模式可切換：同時顯示多種氣體濃度、大字體循環顯示單通道氣體濃度、實時曲線，各通道
  之間自動或手動循環可切換，可設置是否顯示*大值、*小值、氣體名稱，可查看歷史記錄曲線圖。
●自動跟蹤零點防止漂移，溫度補償、多級校準，能同時符合國標和各個地區的地方、省級計量局標準
●數據恢復功能、濃度校準誤操作自動識別并阻止，可以避免由于操作不當引起的不良。
●可記錄校準日志、維修日志、故障解決對策，傳感器壽命到期提醒，下次濃度校準時間提醒功能

HNAG1000固定式三合一氣體檢測檢測儀
